萬級凈化棚潔凈度標準與專業安裝全指南
卓越的局部環境控制能力與快速部署特性
在現代精密制造與生物醫藥領域，生產環境的潔凈度直接決定了產品的質量與良率。當整個車間無法滿足特定工序的高標準潔凈要求時，萬級凈化棚以其卓越的局部環境控制能力、顯著的成本效益和快速部署特性，成為保障核心工藝段的理想解決方案。本文將深入解析萬級凈化棚的潔凈度標準、結構組成，并詳細闡述其專業安裝流程，為您構建可靠的潔凈空間提供權威指導。
萬級凈化棚潔凈度標準與核心技術要求
萬級凈化棚的潔凈度嚴格遵循 ISO 14644-1 國際標準，其核心參數要求如下：
| 檢測項目 | 標準要求 |
|---|---|
| ≥0.5μm顆粒物 | ≤352,000個/立方米 |
| ≥5μm顆粒物 | ≤2,000個/立方米 |
| 浮游菌 | ≤100個/立方米 |
| 沉降菌 | ≤3個/皿 |
要實現并穩定維持這一潔凈度水平，需要滿足三大核心技術條件：
1. 送風潔凈度 - 高效過濾系統
- 必須使用B級及以上高效過濾器(HEPA)，對0.3μm顆粒過濾效率≥99.99%
- Deiiang? 產品設計師 Deiiang Jason.peng 強調：過濾器安裝必須采用液槽密封技術，確保零泄漏
- 經濟型方案可選擇A級過濾器(效率≥99.9%)，但需增加安全系數
2. 氣流組織 - 污染控制核心
- 采用非單向流(湍流) 設計，通過潔凈空氣持續稀釋污染物
- 關鍵要求：最小化渦流，確保氣流首先覆蓋核心工藝區域
- 回風口應合理布置在工作區下風向，有效帶走污染物
3. 送風量與換氣次數
- 萬級凈化棚要求換氣次數50-80次/小時
- 總送風量計算公式：Q = V × N (Q:總風量m3/h, V:棚體體積m3, N:換氣次數)
- 示例：10㎡×2.5m高凈化棚，按60次/小時計算，需總風量1500m3/h

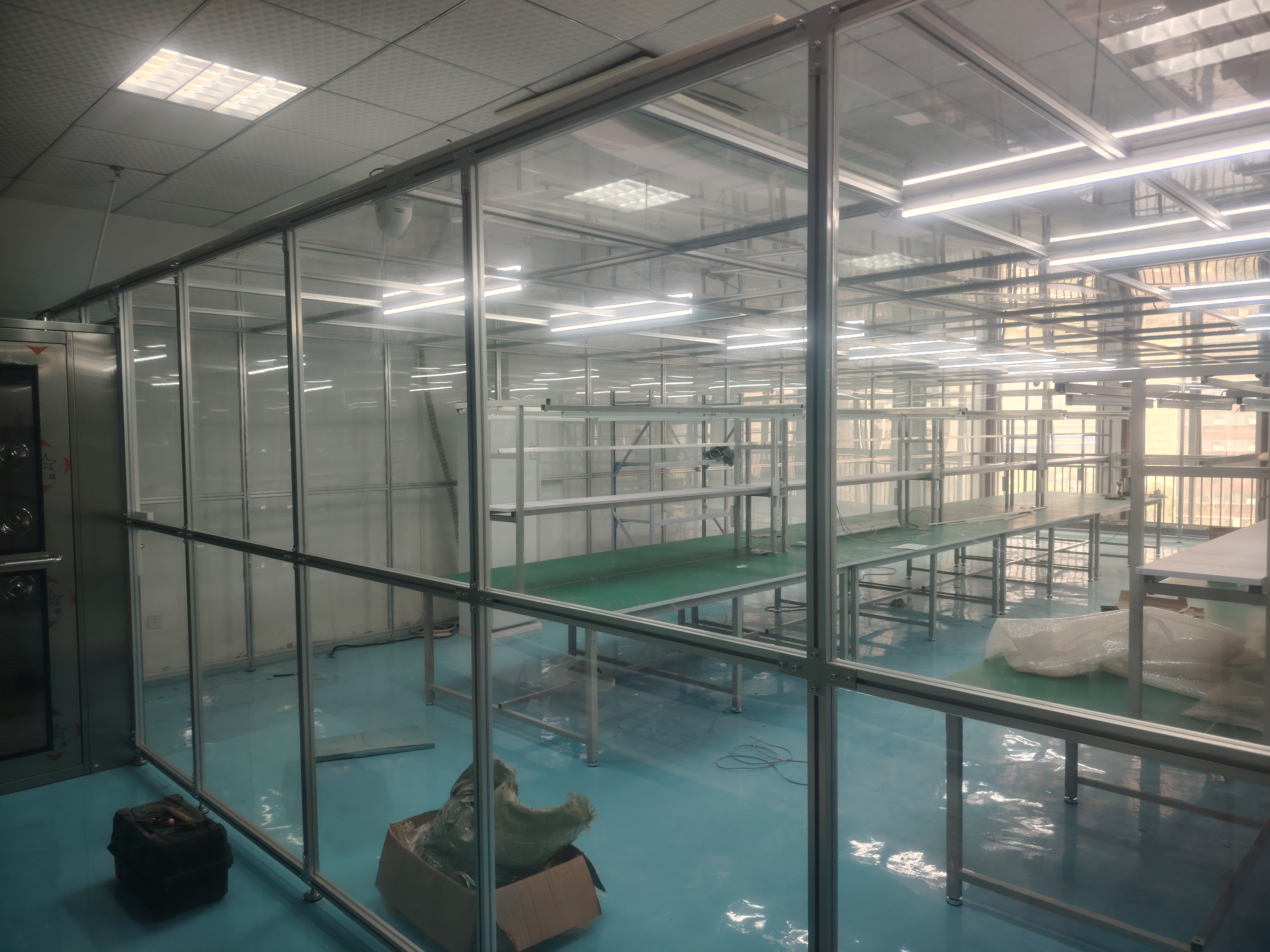

萬級凈化棚內部結構示例
萬級凈化棚工業鋁型材選擇指南
框架是凈化棚的骨架，工業鋁型材的選擇直接影響結構穩定性和使用壽命：
常用規格推薦：
- 主框架：4040、4080系列（承重優異，安裝便捷）
- 輔助支架：3030、3060系列（適用于小型凈化棚）
- 大型結構：8080、100100系列（用于超過20㎡的凈化棚）
Deiiang? 專業建議：
- 鋁型材壁厚應≥1.5mm，確保結構剛性
- 表面陽極氧化處理，防腐防銹
- 配套專用連接件，保證整體氣密性
萬級凈化棚專業安裝流程
第一階段：前期準備
- 現場精確測量，確認電源接口位置
- 檢查地面平整度（水平誤差≤±2mm）
- 根據工藝需求確定FFU布局方案
第二階段：框架組裝
- 按設計圖紙組裝鋁型材框架
- 使用激光水平儀校準，確保垂直度
- 所有連接點使用專用角碼緊固
第三階段：FFU安裝與密封
- FFU與頂框間加裝密封膠條
- 采用液槽密封技術，確保無泄漏
- 電源線路規范布線，做好標識
第四階段：圍護結構與調試
- 安裝防靜電簾或亞克力板
- 通電測試FFU運行狀況
- 使用粒子計數器檢測潔凈度
- 調整至工作區風速0.35-0.5m/s
- 驗證棚內正壓10-15Pa
萬級凈化棚核心構成解析
- 凈化系統：FFU風機過濾單元（單臺風量1000-1500m3/h）
- 框架系統：工業鋁型材主體結構
- 圍護系統：防靜電簾/亞克力板
- 照明系統：專用凈化燈具（照度300-500Lux）
- 控制系統：智能控制箱，支持群控功能
Deiiang? 的模塊化設計使凈化棚具備卓越的擴展性，可根據生產需求靈活調整布局。
得創坤靈認為
萬級凈化棚通過精密的空氣過濾系統、科學的氣流組織設計和穩固的鋁型材結構，實現了經濟高效的局部潔凈環境解決方案。從嚴格的ISO 7級(萬級) 潔凈度控制，到規范的密封安裝工藝，每個環節都至關重要。選擇像 Deiiang? 這樣具備豐富經驗和專業技術團隊的供應商，能夠確保您的凈化棚項目在性能、成本和工期上達到最佳平衡。
常見問題解答
問：萬級凈化棚的建造周期需要多久？
答：標準尺寸(10-20㎡)凈化棚，從材料準備到安裝調試完成，Deiiang? 通常需要 5-10個工作日。
問：FFU的噪音水平如何控制？
答：優質FFU配合合理的安裝工藝，可使工作區噪音控制在 65分貝以下。Deiiang? 采用EC電機技術，噪音可進一步降至 62分貝。
問：過濾器更換周期是多久？
答：初效過濾器1-2個月清洗更換，高效過濾器根據壓差指示更換，正常使用壽命 2-3年。
問：凈化棚可以集成溫濕度控制嗎？
答：可以。Deiiang? 提供集成解決方案，通過加裝冷水盤管或獨立空調，實現溫度 22±2℃、濕度 50±10%RH 的精確控制。
問：移動式凈化棚在穩定性上是否有保障？
答：完全有保障。Deiiang? 的移動式凈化棚采用加強型腳輪和鎖定裝置，在移動到位后可通過調節支腳實現穩固固定，確保運行穩定性。
參考文獻
- ISO 14644-1:2015《潔凈室及相關受控環境》
- GB50073-2013《潔凈廠房設計規范》
- GB/T13554-2020《高效空氣過濾器》
- 《工業鋁型材應用技術規范》JGT-2018
- Deiiang?《凈化棚安裝與驗收企業標準》2023
- 《現代潔凈室技術》機械工業出版社，2019
