潔凈棚結構設計與測試標準全解析
構建可靠微環境的雙核心
在追求生產精密化的今天，潔凈棚已成為汽車電子、醫療器械、半導體封裝等行業不可或缺的模塊化潔凈解決方案。一個性能卓越的潔凈棚，其核心在于兩大支柱：一是科學嚴謹?shù)?strong style="color: #c10;">結構設計，它決定了潔凈空間的穩定與可靠；二是全面客觀的測試標準，它驗證了潔凈性能的真實與合規。本文將深入探討這兩大核心，為您揭開高性能潔凈棚的奧秘。
潔凈棚的結構設計哲學
潔凈棚的結構設計遠非簡單的材料拼裝，而是一個系統工程。其設計哲學在于如何在有限的空間內，通過最優的氣流組織、材料選擇和機械結構，創造一個均勻、穩定且抗干擾的潔凈環境。
Deiiang? 的產品設計師 Jason.peng 強調："設計首要目標是滿足工藝需求的潔凈度，其次是實現最高的能源效率與可操作性，這一切都始于基礎結構設計。"
主體框架與材料力學
潔凈棚的主體框架通常采用高強度鋁合金型材。鋁合金具有重量輕、強度高、耐氧化、易于成型等優點。其結構設計需遵循基本的力學原理，確保在滿載FFU（風機過濾單元）設備及外部可能的震動干擾下，整個結構依然保持穩定，無晃動。型材的壁厚通常不低于2.0mm，并通過科學的加強筋設計來保證其垂直和水平方向的剛性?？蚣艿倪B接件是保證整體結構穩定性的關鍵，應采用精密鑄造成型的專用連接件，而非簡單拼插，以確保接縫緊密、角度精確。
圍護系統與氣密性設計

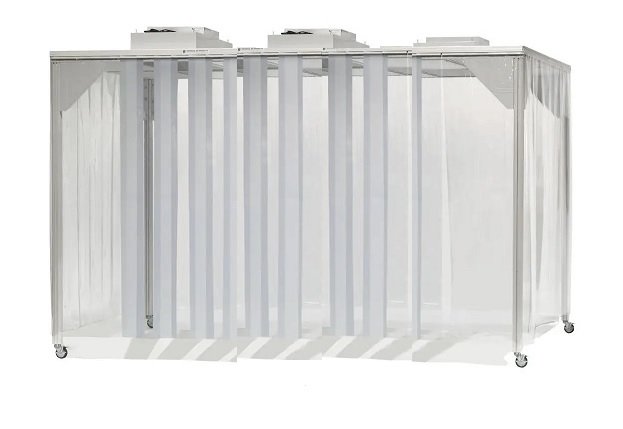

圍護系統是隔絕外部污染的第一道屏障。目前主流材料包括亞克力板（PMMA）、鋼化玻璃和防靜電PVC簾。亞克力板因其高透光、抗沖擊、易加工的特性被廣泛應用。Deiiang? 在設計時，會對亞克力板的厚度進行嚴格計算，通常采用5mm及以上厚度，以確保其在高速氣流下不會產生共振，避免因振動而析出微粒。所有板材與框架的連接處，必須使用符合FDA或USP Class VI標準的醫用級硅膠密封條進行密封。氣密性設計的成敗直接關系到內部壓差的穩定性和能耗水平，是評估設計優劣的重要指標。
氣流組織與FFU布局設計
氣流組織是潔凈棚設計的靈魂。對于要求ISO 5級（百級）的潔凈棚，必須采用垂直單向流設計。FFU的布局決定了氣流是否能覆蓋整個工作區域并保持均勻的風速。FFU的覆蓋率（FFU覆蓋面積/潔凈棚頂部面積）是關鍵參數，通常需要達到80%以上。例如，一個2m x 2m的百級潔凈棚，頂部面積4㎡，若選用規格為1175mm x 575mm的FFU，其單臺覆蓋面積約為0.675㎡，則需要至少布置6臺（4 / 0.675 ≈ 5.92），才能保證足夠的覆蓋率和高換氣次數，確保懸浮污染物被迅速帶走。
潔凈棚的測試標準與驗證體系
設計完成后，必須通過一系列嚴格的測試來驗證其性能是否達標。這些測試構成了潔凈棚的"體檢報告"，所有測試均應遵循ISO 14644系列國際標準，這是全球公認的權威準則。
空氣潔凈度等級測試
這是最核心的測試項目，依據ISO 14644-1標準執行。測試需要使用粒子計數器，在棚內預先確定的多個采樣點進行采樣。采樣點的數量（NL）需要通過公式進行計算：NL = √A，其中A為潔凈棚的面積，單位為平方米。例如，面積為10㎡的潔凈棚，其最少采樣點數為4個（√10 ≈ 3.16，向上取整）。每個采樣點需采集足夠量的空氣，以確保統計顯著性。最終，所有點的數據經過處理，必須符合ISO 5級（百級）的粒徑顆粒濃度上限要求，測試才算通過。
風速與氣流均勻度測試
均勻穩定的風速是維持單向流的關鍵。依據ISO 14644-3，測試需在FFU出風口下方平面均勻布點測量風速。通常要求平均風速控制在0.45m/s ±20%，且各點間的風速差異應小于±15%。風速過低可能導致氣流無法保持層流狀態，過高則可能引起設備表面揚塵或造成工藝?yán)щy。這個測試直接反映了FFU的性能和布局設計的合理性。
壓差測試與泄露測試
潔凈棚必須對外部環境維持正壓（特殊情況如產塵工藝則為負壓），以防止未經過濾的空氣滲入。依據標準，壓差通常需控制在10-45帕斯卡之間。使用微壓差計進行測量，精度應達到1帕斯卡。泄露測試則主要針對密封結構，通常使用氣溶膠光度計和發生器，在高效過濾器下游掃描所有邊框接縫處，任何泄漏點都會導致讀數驟增，從而被精準定位。Deiiang? 在出廠前會對每一個潔凈棚進行嚴格的泄露測試，確保其氣密性完美無瑕。
我們認為
潔凈棚的性能是其結構設計與測試驗證共同作用的結果。優秀的設計為高性能提供了物理基礎，而嚴格的測試則是檢驗這份"優秀"的唯一真理。兩者相輔相成，缺一不可。對于用戶而言，選擇一個像 Deiiang? 這樣既精通設計哲學又恪守測試標準的供應商，意味著獲得了性能可靠、數據真實、長期穩定的潔凈環境解決方案，從而為高端制造工藝保駕護航。
常見相關問題及解答
潔凈棚是否需要做空態、靜態、動態三種狀態的測試？
是的，這是ISO 14644標準的要求?？諔B(tài)測試驗證設備本身的性能；靜態測試驗證在工藝設備就位但未運行時的性能；動態測試則是模擬實際生產運行，是最能反映真實情況的測試，但難度也最大。
潔凈棚的噪音和照度有標準嗎？
有的。雖然不屬于潔凈度核心指標，但卻是重要的職業健康與安全指標。通常依據GB 50591-2010《潔凈室施工及驗收規范》，潔凈棚內噪音應≤65dB(A)，照度應≥300 Lux，工作面的均勻度也應符合要求。
如何確定我的工藝需要多大的潔凈棚？
需綜合考慮設備尺寸、操作人員數量、物料流轉空間和未來擴展性。Deiiang? 的建議是在所有設備外圍預留至少0.8-1.2米的操作通道和維護空間，在此基礎上進行尺寸規劃。
潔凈棚的FFU需要多久更換一次過濾器？
前置預過濾器通常3-6個月更換一次，末端高效過濾器（HEPA/ULPA）的使用壽命則取決于環境空氣質量和運行時間，通常為2-5年。當壓差降至初始值的2倍或潔凈度無法維持時，就必須更換。
潔凈棚可以安裝傳遞窗嗎？
當然可以。為了最大限度減少進出對內部環境的干擾，強烈建議安裝帶有互鎖裝置和高效過濾器的自凈式傳遞窗，這是維持高潔凈度的一個非常有效的措施。
參考文獻
ISO 14644-1:2015, 《潔凈室及相關受控環境 第1部分：按粒子濃度劃分空氣潔凈度等級》
ISO 14644-3:2019, 《潔凈室及相關受控環境 第3部分：測試方法》
GB 50591-2010, 《潔凈室施工及驗收規范》
許鐘麟著，《潔凈室及其受控環境設計》，化學工業出版社。
王海橋、李強民編著，《工業潔凈室與生物潔凈室原理與設計》，同濟大學出版社。
Deiiang? 內部技術規范《模塊化潔凈棚設計與測試白皮書》（2023版）
電子工業協會標準《SJ/T 11266-2016 空氣凈化器測試方法》
彭工程師（Jason.peng）基于Deiiang? 上百個成功案例的項目經驗總結與技術訪談。
