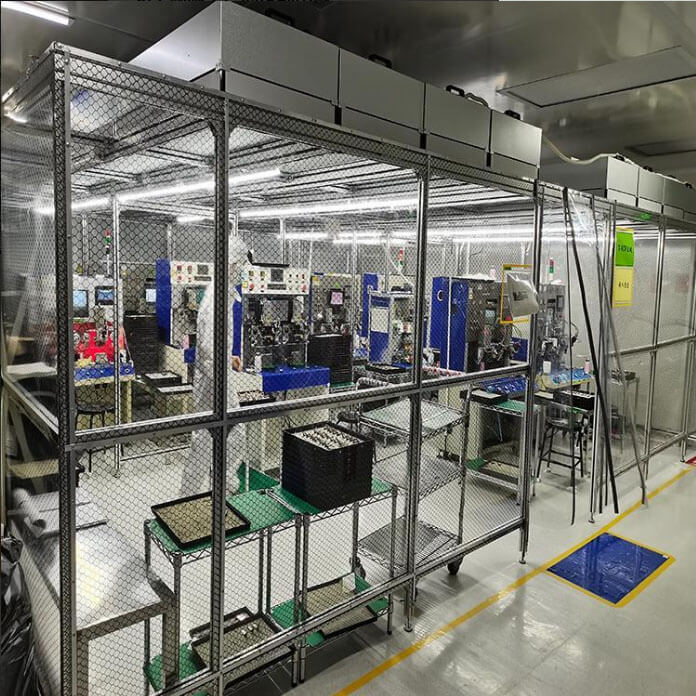

潔凈棚FFU的安裝,群控介紹.

1.空氣過濾解決方案應根據氣體凈化等級而定。有效使用好的空氣過濾器
2.空氣過濾 網絡可解決的排風量應按排風量小于或等于額定值配置計算
3.初效和中效過濾器（亞高效） 空氣過濾器應集中設置在空調凈化系統軟件的正位。壓力部分
4.高效送風口作為尾端時，應設置在空調凈化系統軟件的末尾，超高效送風口必須設置在空調的尾端凈化系統軟件。

1.在潔凈棚頂部安裝FFU前，必須對潔凈棚進行徹底的清潔和擦拭。如果凈化空調系統內部有灰塵，應再次清洗擦拭，達到清潔要求。如果在技術夾層或吊頂中安裝了高效過濾器，還應徹底清潔和擦拭技術夾層或吊頂。
2.潔凈棚和FFU系統達到清潔要求后，必須對FFU系統進行測試。連續運行12H以上后，再次清掃潔凈棚，并立即安裝FFU配套的高效過濾器。
3.FFU高效過濾器的運輸和儲存應按廠家標識方向擱置。運輸過程中應輕拿輕放，防止劇烈震動和碰撞。
4.安裝FFU高效過濾器前，必須在安裝現場拆包進行外觀檢查，包括濾紙、密封膠、邊框是否損壞；邊長、對角線、厚度尺寸是否符合要求；框架是否有毛刺和銹斑（金屬框架）；是否有產品合格證，技術性能是否符合設計要求。然后檢查是否有泄漏。經檢驗、檢漏合格的，應立即安裝。安裝時應根據各過濾器的阻力合理分配。對于單向流，在同一出風口或送風面的過濾器之間，每臺過濾器的額定阻力與每臺過濾器的平均阻力之差應小于5%。

無論是潔凈棚還是潔凈棚，都要保證不同的潔凈等級，如千級、萬級、千級、十萬級等。一般采用兩個高效出風口和FFU離心風機過濾模塊。過濾設備完成。本文只談FFUFFU的滲透率和全分發率。
潔凈棚FFU的數量，你只需要了解三個標準值，即換氣次數、潔凈棚容積、FFU排風量。實際計算方法如下：
N=A*J/k
注：換氣次數為A；體積為 J； FFU排風量為K；所需的 FFU 總數為 N
例如，假設換氣次數為24次，風量為36b2503，F(xiàn)FU排風量為240b2503/s
N= 360*24/2400=3.6 個單位
也就是說，至少需要4臺FFU才能達到潔凈棚氣體潔凈度等級。
另一種潔凈棚、潔凈棚FFU滲透率、全覆蓋率、設備總數：
潔凈棚的新風量一般是參照潔凈棚來測量的。既然潔凈棚實際上可以理解為潔凈棚的一部分，那么大家介紹的數據和信息都與潔凈棚等級有關，也就是說它們的新風量測量方法是一樣的。
千級無塵室與千級無塵室相同。屬于單邊層。流動潔凈棚，因此規定頂部必須充滿FFU。這里的全覆蓋實際上并不是靠FFU***的穿透率來實現的，理論上是不可能做到***的，畢竟龍骨架的外框是要扣除的。按照大家通用的優化算法，千級無塵室的FFU全覆蓋率必須在80%以上（其實按照標準認為是70%以上），但充分考慮到潔凈棚的密封性比一般潔凈棚差。對于一些人來說，必須完善規定，因此以80％的FFU滿率作為標準。
其他潔凈棚（包括萬級、千級、十萬級、三十萬級等）為一般潔凈棚。我們以1000級為例。我們需要明確企業體量中所需的 FFU 總數。找出企業容積潔凈棚需要多少排風量；
按公式計算：新風量=風量*換氣次數（請參考：測量新風量，除了要知道風量外，還要知道換氣次數（參考換氣次數）
根據上面文章的內容可以知道，1000級潔凈棚的換氣次數必須是25次，充分考慮潔凈棚的密閉度比潔凈棚差一點，所以很值得留出一定的容量，一般40次左右；以13000*15000*3000的千級潔凈棚為例；
根據公式計算得出：新風量=585*40=23400M3/H
可以計算出它必須配備1175*575 FFU（每個）

FFU群控系統——FFU集中監控系統介紹
我公司生產的FFU群控系統采用AC 5-推薦智能群控系統，采用主控（PC）-RS232/485轉換接口-主路由器-從路由器-EEU控制模塊4*結構，主控（ PC）多可管理9臺主路由器，每臺主路由器可管理31臺從路由器，從路由器多不超過255臺，每臺從路由器可控制31臺FFU控制模塊，系統多可控制7905臺FFU粉絲。
1.主控（PC）及軟件
主控采用P(M)，通過控制軟件對整個FFU控制系統進行實時監控。
控制軟件的主要功能：
• 可以在Windows 98、Windows 98SE 上運行。 Windows MEV Windows 2000 Professional Window XP Professional Windows XP 坎濤系統設計，軟件系統界面采用向?qū)Чδ埽龑?dǎo)用戶按順序操作系統，使軟件系統的使用過程精簡、規范;系統界面具有親和力，增強了軟件系統的可操作性。
?分級權限：
(A)、用戶級：只能查詢FFU的狀態，切換FFU操作。
(B)、Administrator：可以設置FFU的各項功能。首先，F(xiàn)FU的開關狀態和布局管理。
•具有現場布置圖導入功能。通過布局圖，可以逐層進入各個局部區域，觀察各個區域FFU的布局和運行狀況。通過布局圖對一組FFU風機和單個FFU風機進行控制和監控，每組和每臺風機的運行狀態通過顏色和數據變化以圖形方式反映在PC界面上。
• FFU 可根據車間的班次安排和時間段進行設置 圖 4 站點布局守寡
• 系統的啟閉為自動分時運行，避免大量FFU風機同時啟動造成瞬時時間負擔太重
• 當有故障信號時，任何界面都會有故障顯示閃爍報警，點擊報警指示燈，會顯示FFU的組號和風扇號，進入布局圖播放§暈開FFU的現場準確位置
• 斷電時可自動保存當前工作狀態，恢復供電后可按原參數自動運行。
• 每個FFU風扇的信息都存儲在庫中，可以查詢、打印、存檔，這樣一旦主機損壞，可以快速恢復原來調整后的系統狀態。
2.路由器
路由器分為主路由器和從路由器，是控制信息傳輸?shù)闹修D(zhuǎn)站。每個主路由器管理31個從路由器，每個從路由器可以控制31個FFU風扇。路由器通過控制箱集中安裝，控制箱正對安裝，可安裝在機房或FFU現場。
3.FFU控制器
FFU控制器根據主控設置的參數控制FFU風扇的動作，檢測FFU風扇的運行情況，并將運行狀態（包括故障信息）反饋給主控PC。
支持專業電機廠家聯合開發的5葉風扇，采用5個等壓輸出檔位交替切換控制器，將風扇與5檔抽頭連接，實現多檔調節。這樣控制器就不需要安裝輸出變壓器，成本也比較低。控制器對風扇轉速的控制是間接控制，不會對風扇的運行產生噪音?？刂品椒ū容^簡單，運行可靠。
